Eine gewöhnlich Aus-/Lichtschaltung dient dem An- und Ausschalten einer einfachen Beleuchtungsgruppe und ist die einfachste der meist verwendeten Grundschaltungen im Eigenheim oder Wohnung. Verwendet wird hierfür ein gewöhnlicher Kippschalter.
Schaltprinzip

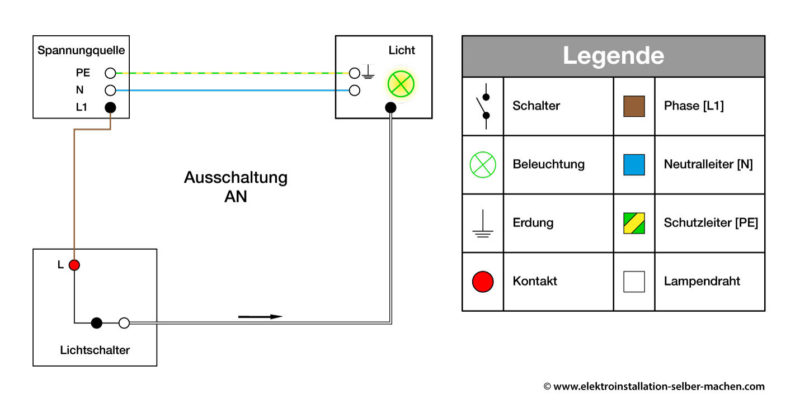

Von der Spannungsquelle ausgehend, führen der Schutzleiter(PE) und der Neutralleiter(N) direkt zu einer einfachen Beleuchtungsgruppe. Der stromführende Leiter, die Phase(L1) verläuft zum Lichtschalter. Von dort aus versorgt der Lampendraht die Beleuchtung mit Strom.
Bildhaft betrachtet trennt der Lichtschalter die Beleuchtungsgruppe von direktem Strom und verhindert so das dauerhafte leuchten der angeschlossenen Lampe.
Betätigt man den Kippschalter, so schließt dieser den Kreis und führt den Strom über den Lampendraht zur Lampe und bringt diese zum Leuchten.
Verwendungsbereich, Räume mit einfacher Ein/Ausschaltung wie z.B.:
- Vorratskammer
- Haushaltsraum
- Kellerraum
- weitere Räume mit einfacher Ein/Ausschaltung
