Grundsätzlich ist eine Kreuzschaltung nichts anderes wie eine Erweiterung einer Wechselschaltung. Diese Schaltmethode hat den Vorteil, dass man mit drei oder mehrere Schalter eine Beleuchtungsgruppe bedienen kann. Einsatz findet die Kreuzschaltung beispielsweise in einem Flur mit mehreren Eingängen, aber auch im Schlafzimmer um die Beleuchtung von beiden Bettseiten schalten zu können.
Für das Verständnis der Kreuzschaltung bietet die Wechselschaltung die perfekte Grundlage.
Schaltprinzip

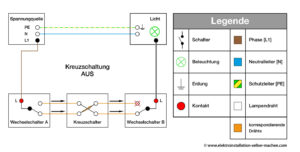

Im Beispiel des Schlafzimmer mit drei Schaltern:
Wie auch bei der Wechselspannung führt von der Spannungsquelle aus der Schutzleiter(PE) und der Neutralleiter(N) direkt an die Beleuchtungsgruppe und die stromführende Phase(L1) zum ersten Schalter (Wechselschalter A) an der Tür des Schlafzimmers. Von dort zwei korrespondierende Drähte für die Verbindung zu einem Kreuzschalter(Bettseite 1) und von diesem wiederum zwei korrespondierende Drähte zu Wechselschalter B (Bettseite 2). Auch hier wird der Kreis mittels Lampendraht von Wechselschalter B zur Beleuchtung geschlossen.
Kreuzschaltung in 6 Schritten:
- Von Spannungsquelle Schutzleiter(PE) und Neutralleiter(N) direkt zur Beleuchtung
- Von Spannungsquelle stromführende Phase(L1) zu Wechselschalter A
- Von Wechselschalter Amit Kreuzschalter mittels korrespondierende Drähte verbinden
- beliebig viele Kreuzschalter mit korrespondierende Drähte verbinden
- Kreuzschalter mit Wechselschalter B mittels korrespondierende Drähte verbinden
- Wechselschalter B mit Lampendrahtmit Beleuchtung verbinden
Bei einer Kreuzschaltung mit drei Schaltern gestalten sich insgesamt acht Schaltkombinationen für das An- und Ausschalten der Beleuchtung:
Verwendungsbereiche für eine Kreuzschaltungen:
- Flur/Diele
- Schlafzimmer
- Wohnzimmer
- etc.
